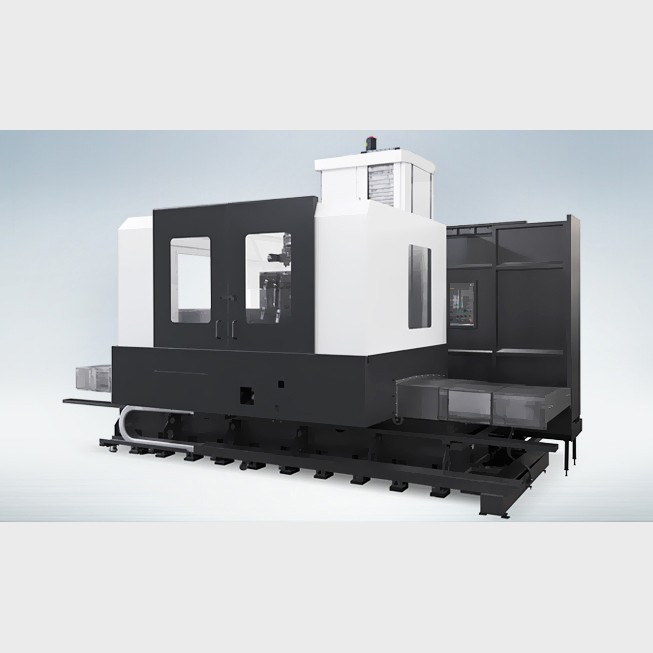

HTK135C Тяжелая расточная машина

Пункт продукта：HTK135C

Размер поддона: 2,000×1,800 мм

Ход (X/Y/Z): 3,000/2,000/1,600 мм

Конус шпинделя: BT50

Количество инструментов: 40 шт.

Описание

Особенности

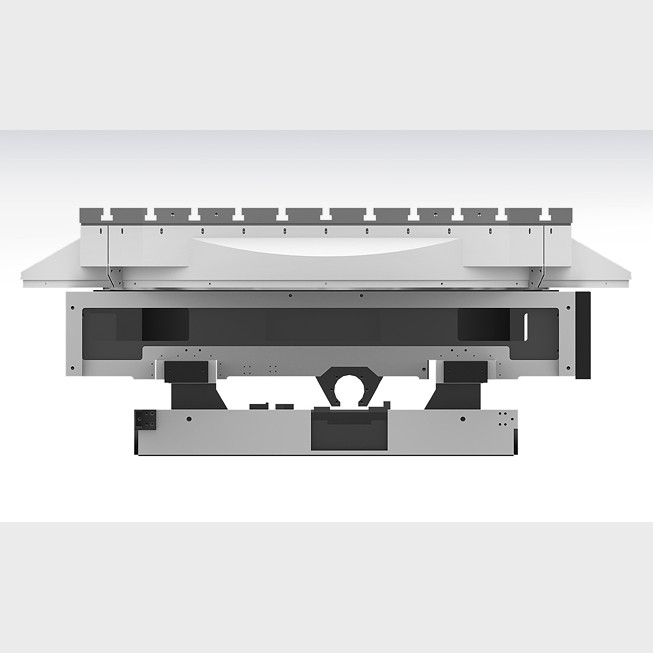

Одноблочная станина для осей X и Z для сверхточной обработки (HTK135)

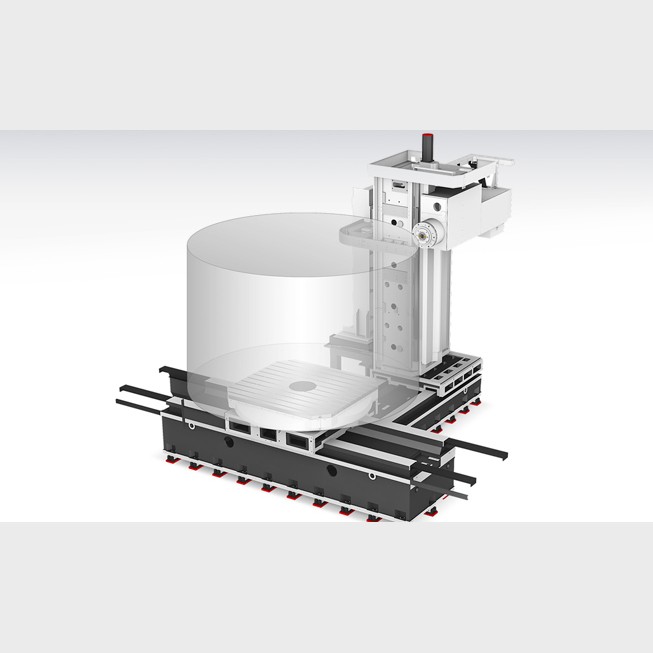

Подвижная конструкция колонны для высоконагруженной, тяжелой резки (HTK135C)
Выбираемые оси X и Y до 1000 мм (39,3 дюйма) и 500 мм (19,6 дюйма) соответственно

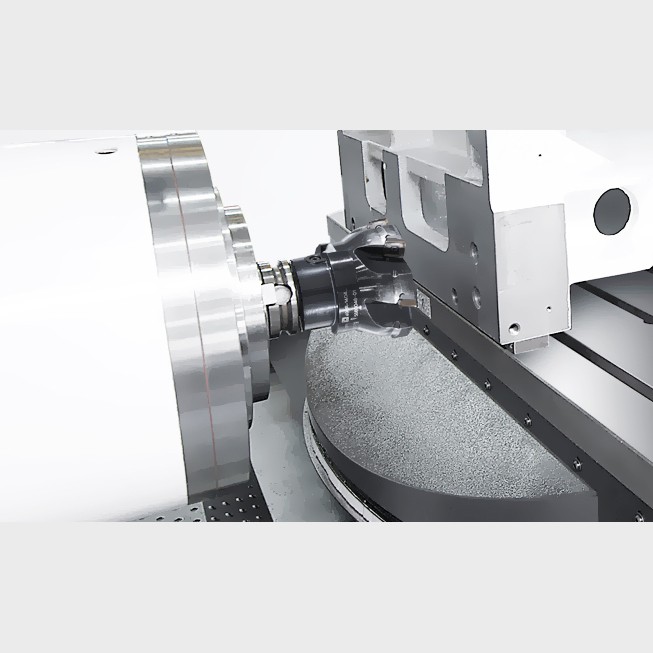

3-ступенчатый главный шпиндель с зубчатой передачей для тяжелой резки
Оптимальная расточка с максимальным ходом оси W 700 мм (27,5 дюйма)
Оснащен стандартными линейными и поворотными шкалами для сверхточной обработки
Технические характеристики

Технические характеристики

Единицы измерения: mm

Описание	Единица	HTK135C
Размер поддона	мм	2,000×1,800
Макс. грузоподъемность	кгс	15,000 [20,000]
Метод привода шпинделя	-	ПЕРЕДАЧА (3СТУПЕНЧАТАЯ)
Конус шпинделя	-	BT50
Скорость шпинделя	об/мин	2,000
Мощность шпинделя	кВт	22/18.5
Крутящий момент шпинделя	Н.м	3,112/2,617
Путешествие(X/Y/Z)	мм	3,000/2,000/1,600
Путешествие(A/C)	град	700(ось W)
Скорость быстрой подачи(X/Y/Z)	м/мин	10/10/10
Скорость быстрой подачи(A/C)	об/мин	8(ось W)
Тип слайда	-	КОРОБКА
Количество инструментов	EA	40
Время смены инструмента (от стружки до стружки)	сек	33
ЧПУ	-	F31i

Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
