Описание
Особенности
Наклонная под углом 45° цельная жесткая конструкция станины
Минимальная тепловая деформация
Удобная для пользователя конструкция для высокой производительности
Лучшая в своем классе скорость быстрого перемещения: 30 м/мин (ось Z)

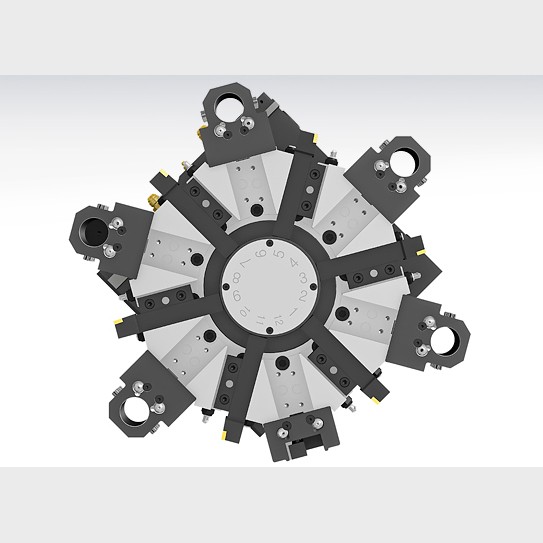

Надежная высокоскоростная серво-револьверная головка: 0,12 с/шаг
Направляющие коробчатого типа для тяжелой резки
Компактная конструкция, возможность установки в ограниченном пространстве.
Эргономичная конструкция для удобного доступа к патрону и инструменту
Технические характеристики
Единицы измерения:
| Описание | Единица | TCB22 | TCB22C | TCB22M | TCB22MC |
| Макс. диаметр поворота | mm | 380 | 380 | 300 | 300 |
| Макс. длина поворота | mm | 565 | 550 | 467 | 452 |
| Размер патрона | inch | 8″ | 10″ | 8″ | 10″ |
| Метод вождения | - | Пояс | Пояс | Пояс | Пояс |
| Скорость шпинделя | r/min | 4,500 | 3,500 | 4,500 | 3,500 |
| Выход шпинделя | kW | 18.5/15 | 18.5/15 | 18.5/15 | 18.5/15 |
| Крутящий момент шпинделя | N.m | 206/125.3 | 403.6/245.4 | 206/125.3 | 403.6/245.4 |
| Путешествие(X/Z) | mm | 215/580 | 215/580 | 215/482 | 215/482 |
| Быстрое перемещение (X/Z) | m/min | 24/30 | 24/30 | 24/30 | 24/30 |
| Тип слайда | - | BOX | BOX | BOX | BOX |
| Количество инструментов | EA | 12 | 12 | 12 | 12 |
| Размер инструмента | mm | 25/40 | 25/40 | 25/40 | 25/40 |
| ЧПУ | - | H/W FANUC i | H/W FANUC i | H/W FANUC i | H/W FANUC i |
Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
