Описание
Особенности
Конструкция, сокращающая время цикла, для максимальной производительности

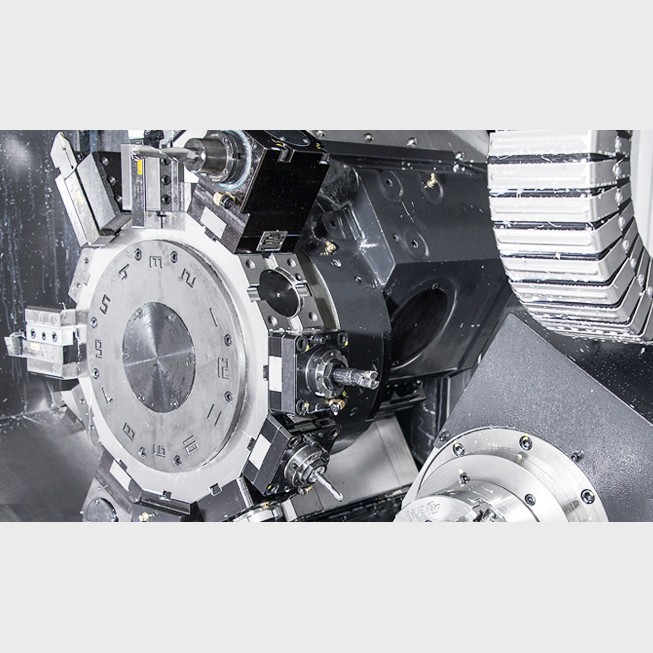

Многозадачная работа с клиновой револьверной головкой BMT65P по оси Y
Интегрированная обработка посредством синхронизированного управления главным/вспомогательным шпинделем (тип «S»)

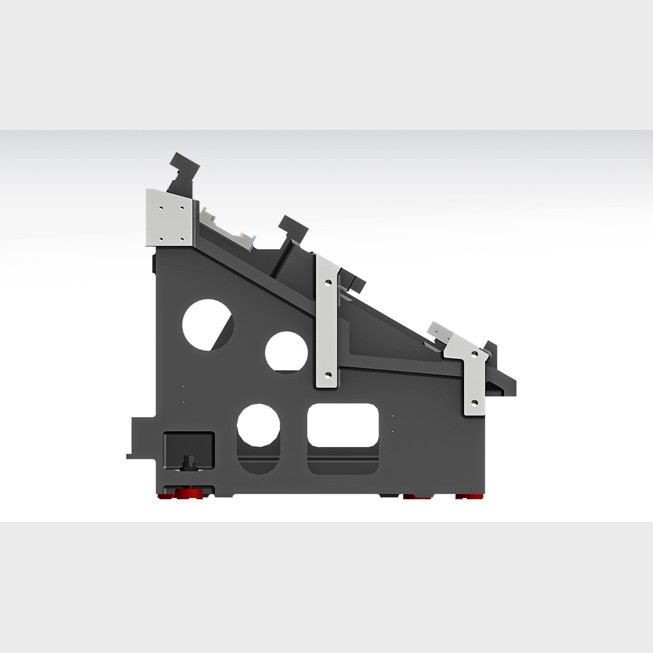

Высокопроизводительная резка в тяжелых условиях с помощью коробчатых направляющих
Улучшенное обслуживание за счет размещения механизмов смазки на передней части станка
Технические характеристики
Единицы измерения:
| Описание | Единица | TC20Y | TC20LY | TC20SY | TC20LSY |
| Макс. диаметр поворота | mm | 420 | 420 | 420 | 420 |
| Макс. длина поворота | mm | 520 | 760 | 520 | 760 |
| Размер патрона | inch | 8″ | 8″ | Главный 8″ | Главный 8″ |
| Подчиненный 6″ | Подчиненный 6″ | ||||
| Метод вождения | - | Встроенный | Встроенный | Встроенный | Встроенный |
| Скорость шпинделя | r/min | 5,000 | 5,000 | 5,000 | 5,000 |
| Выход шпинделя | kW | 45,618 | 45,618 | 45,618 | 45,618 |
| Крутящий момент шпинделя | N.m | 358/301 | 358/301 | 358/301 | 358/301 |
| Путешествие(X/Y/Z) | mm | 265/120/590 | 265/120/830 | - | - |
| Путешествие(X/Y/Z/ZB) | mm | - | - | 265/120/590/590 | 265/120/830/830 |
| Быстрое перемещение (X/Y/Z) | m/min | 11,261 | 11,261 | - | - |
| Быстрое перемещение(X/Y/Z/ZB) | m/min | - | - | 30/10/30/30 | 30/10/30/30 |
| Тип слайда | - | BOX | BOX | BOX | BOX |
| Количество инструментов | EA | 12 | 12 | 12 | 12 |
| Размер инструмента | mm | 25/50 | 25/50 | 25/50 | 25/50 |
| Скорость фрезерного инструмента | r/min | 5,000 | 5,000 | 5,000 | 5,000 |
| ЧПУ | - | H/W FANUC i | H/W FANUC i | H/W FANUC i | H/W FANUC i |
Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
