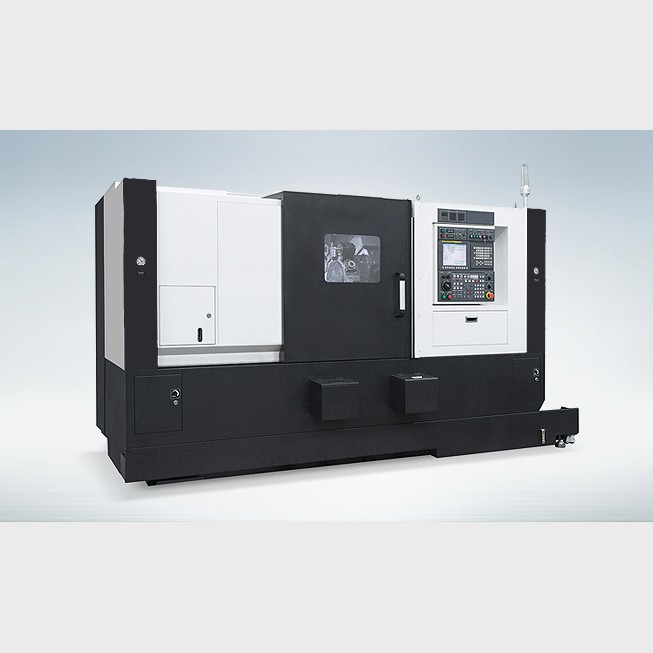

TC26Y | TC26SY | TC26LY Многоосевой токарный центр

TC26Y | TC26SY | TC26LY Многоосевой токарный центр

Пункт продукта：TC26Y | TC26SY | TC26LY

Макс. диаметр точения: 420 мм

Максимальная длина обработки: 760/1,280 мм

Размер патрона: 10''

Частота вращения шпинделя: 4,000 об/мин

Описание

Особенности

Конструкция, сокращающая время цикла, для максимальной производительности
Многозадачная работа с клиновой револьверной головкой BMT65P по оси Y
Интегрированная обработка посредством синхронизированного управления главным/вспомогательным шпинделем (тип «S»)

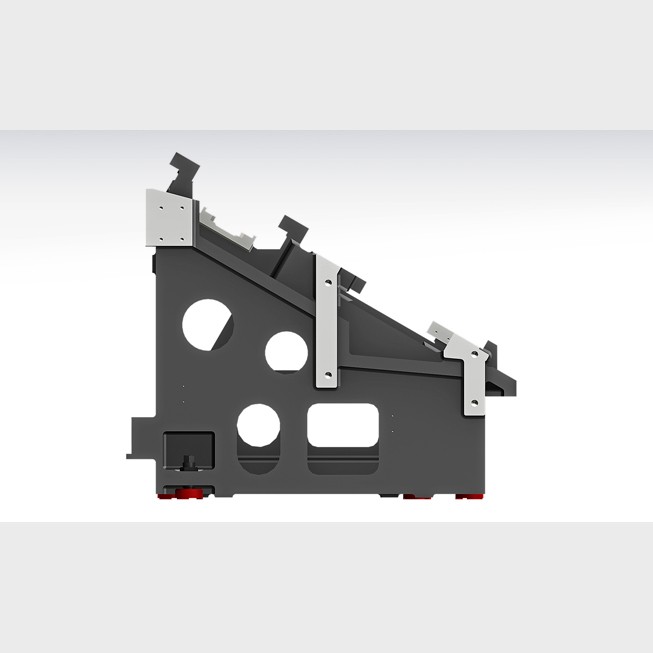

Высокопроизводительная резка в тяжелых условиях с помощью коробчатых направляющих
Улучшенное обслуживание за счет размещения механизмов смазки на передней части станка

Технические характеристики

Единицы измерения: mm

Описание	Единица	TC26Y	TC26SY	TC26LY
Макс. диаметр поворота	mm	420	420	420
Макс. длина поворота	mm	760	760	1280
Размер патрона	inch	10″	Главный 10″	10″
Размер патрона	inch	10″	Подчиненный 6″	10″

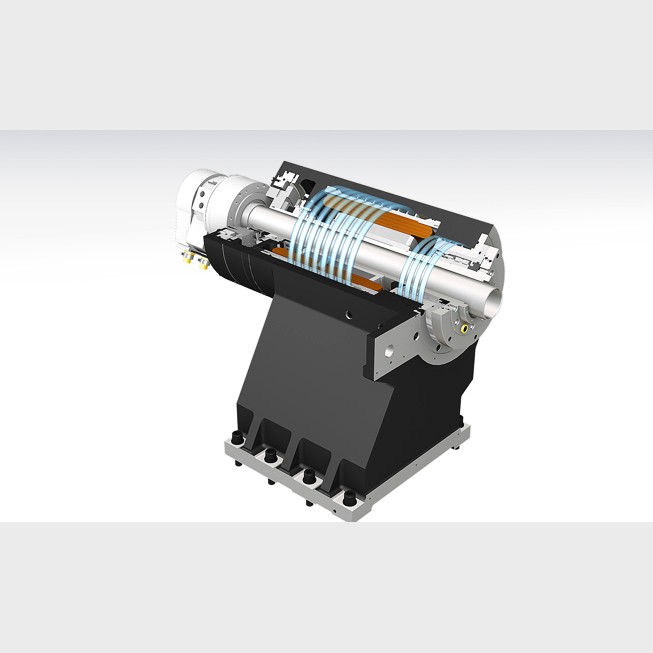

Метод вождения	-	Встроенный	Встроенный	Встроенный
Скорость шпинделя	r/min	4,000	4,000	4,000
Выход шпинделя	kW	22/15	22/15	22/15
Крутящий момент шпинделя	N.m	599/409	599/409	599/409
Путешествие(X/Y/Z)	mm	265/120/830	-	265/120/1,350
Путешествие(X/Y/Z/ZB)	mm	-	265/120/830/830	-
Быстрое перемещение (X/Y/Z)	m/min	11,261	-	11,261
Быстрое перемещение(X/Y/Z/ZB)	m/min	-	30/10/30/30	-
Тип слайда	-	BOX	BOX	BOX
Количество инструментов	EA	12	12	12
Размер инструмента	mm	25/50	25/50	25/50
Скорость фрезерного инструмента	r/min	5,000	5,000	5,000
ЧПУ	-	H/W FANUC i	H/W FANUC i	H/W FANUC i

Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
