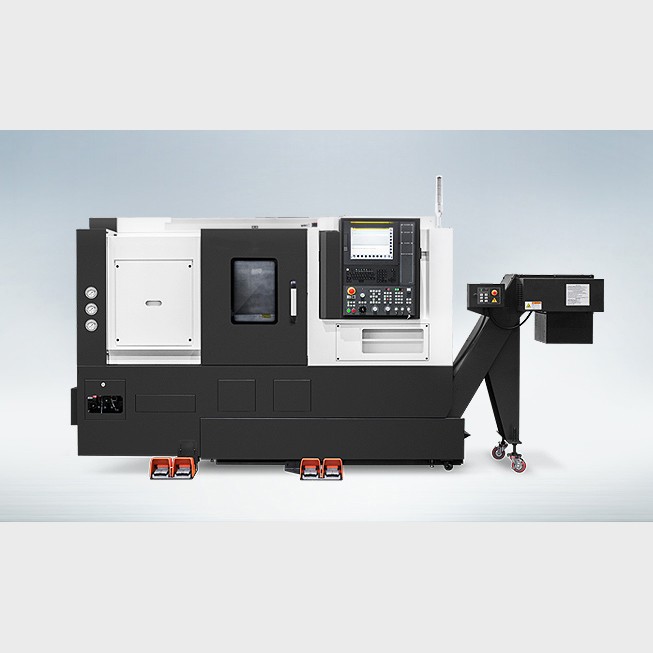

TC22YA | TC22LYA | TC22LSYA Многоосевой токарный центр

TC22YA | TC22LYA | TC22LSYA Многоосевой токарный центр

Пункт продукта：TC22YA | TC22LYA | TC22LSYA

Макс. диаметр точения: 300 мм

Максимальная длина обработки:309 мм

Размер патрона:6‘’/ Main 6″ Sub 5″

Количество инструментов: 12 шт.

Описание

Особенности

Наклонная на 30° цельная конструкция станины с высокой жесткостью
Стабилизированная конструкция блока для минимизации теплового смещения
Интегрированная обработка посредством синхронизированного управления главным/вспомогательным шпинделем

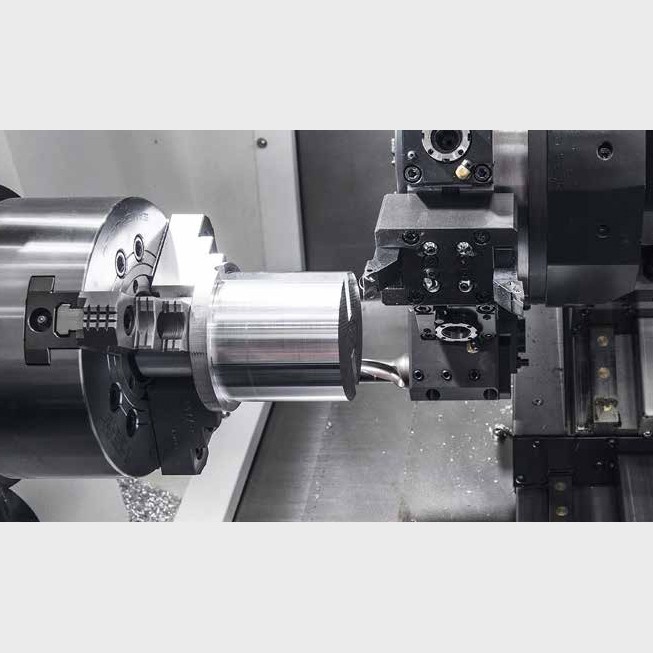

Многозадачная работа с клиновой револьверной головкой BMT45P по оси Y
Эргономичный дизайн для удобного доступа к патрону и инструменту
Новейший контроллер FANUC 0i PLUS (сенсорный экран 15 дюймов)

Технические характеристики

Единицы измерения: mm

Описание	Единица	TC22YA	TC22LYA	TC22LSYA
Макс. диаметр поворота	mm	300	300	300
Макс. длина поворота	mm	309	529	529
Размер патрона	inch	6″	6″	Главный 6″
Размер патрона	inch	6″	6″	Подчиненный 5″
Метод вождения	-	Пояс	Пояс	Пояс
Скорость шпинделя	r/min	6,000	6,000	6,000
Выход шпинделя	kW	15/11	15/11	15/11
Крутящий момент шпинделя	N.m	127/70	127/70	127/70
Путешествие (X/Y/Z/ZB)	mm	210/110/340/-	210/110/560/-	210/110/560/599.3
Быстрое перемещение (X/Y/Z/ZB)	m/min	30/10/36/-	30/10/36/-	30/10/36/15
Тип слайда	-	LM	LM	LM
Количество инструментов	EA	12	12	12
Размер инструмента	mm	20/32	20/32	20/32
Скорость фрезерного инструмента	r/min	6,000	6,000	6,000
ЧПУ	-	F0i PLUS	F0i PLUS	F0i PLUS

Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
