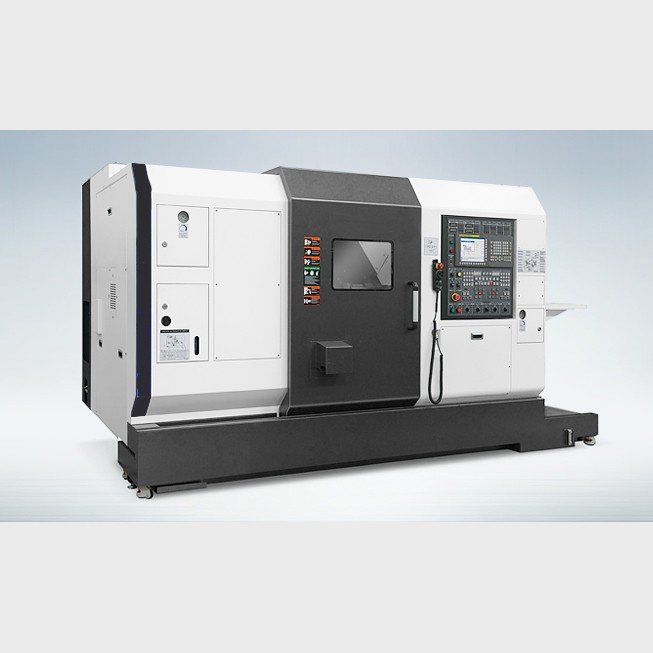

TCM16TTS | TCM16TTMS | TCM16TTSY Многоосевой токарный центр

TCM16TTS | TCM16TTMS | TCM16TTSY Многоосевой токарный центр

Пункт продукта：TCM16TTS | TCM16TTMS | TCM16TTSY

Макс. диаметр точения: 420 мм

Максимальная длина обработки: 760/1,280 мм

Размер патрона: 12''

Частота вращения шпинделя: 3,000 об/мин

Описание

Особенности

Встроенный двигатель шпинделя большой мощности

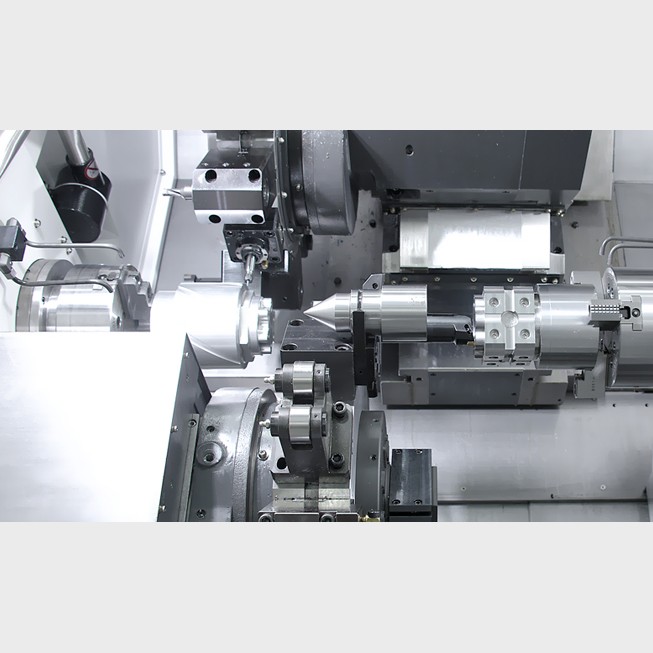

Высокая производительность гарантирована при одновременном использовании верхней и нижней револьверных головок

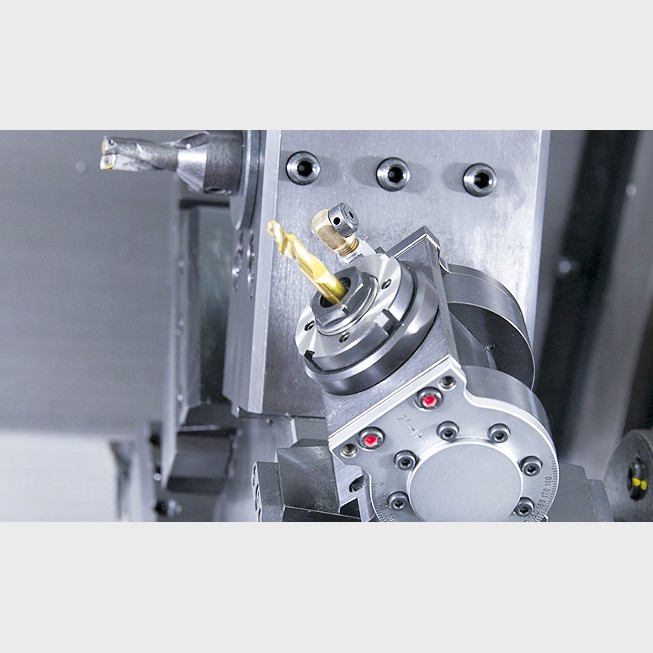

Прочная револьверная головка BMT
Многозадачность возможна при добавлении оси Y к верхней револьверной головке (спецификации TTSY)
Интегрированная обработка посредством синхронизированного управления главным и вспомогательным шпинделем
Конструкция гибридной направляющей, объединяющей коробчатую направляющую (ось X/Y) и роликовую направляющую (ось Z) (серия TCM16/18TT)

Технические характеристики

Единицы измерения: mm

Описание	Единица	TCM16TTS	TCM16TTMS	TCM16TTSY
Макс. диаметр поворота	mm	230	230	230
Макс. длина поворота	mm	705	705	705
Размер патрона	inch	Главный 6″	Главный 6″	Главный 6″
Размер патрона	inch	Подчиненный 6″	Подчиненный 6″	Подчиненный 6″
Метод вождения	-	Встроенный	Встроенный	Встроенный
Скорость шпинделя	r/min	6,000	6,000	6,000
Выход шпинделя	kW	15/11	15/11	15/11
Крутящий момент шпинделя	N.m	208/140	208/140	208/140
Путешествие(X1/X2/Z1/Z2/ZB)	mm	165/195/700/720/700	165/195/700/720/700	-
Путешествие(X1/X2/Z1/Z2/ZB/Y)	mm	-	-	165/195/700/720/700/100
Быстрое перемещение(X1/X2/Z1/Z2/ZB)	m/min	20/20/40/40/40	20/20/40/40/40	-
Быстрое перемещение(X1/X2/Z1/Z2/ZB/Y)	m/min	-	-	20/20/40/40/40/7.5
Тип слайда	-	LM	LM	LM
Количество инструментов	EA	2 x 12	2 x 12	2 x 12
Размер инструмента	mm	20/32	20/32	20/32
Скорость фрезерного инструмента	r/min	-	5,000	5,000
ЧПУ	-	F31i	F31i	F31i

Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
