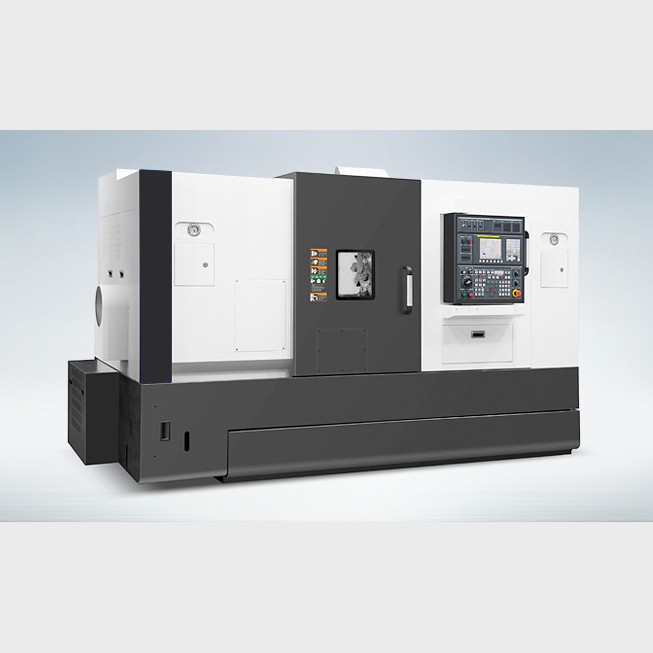

TC30A | TC30MA | TC30MSA Токарные центры высокой производительности

TC30A | TC30MA | TC30MSA Токарные центры высокой производительности

Пункт продукта：TC30A | TC30MA | TC30MSA

Макс. диаметр точения: 500/410 мм

Количество инструментов:12 шт.

Размер патрона: 10''

Частота вращения шпинделя: 3,600/3,500 об/мин

Описание

Особенности

Направляющие коробчатого типа на всех осях обеспечивают высокую жесткость в тяжелых условиях резания

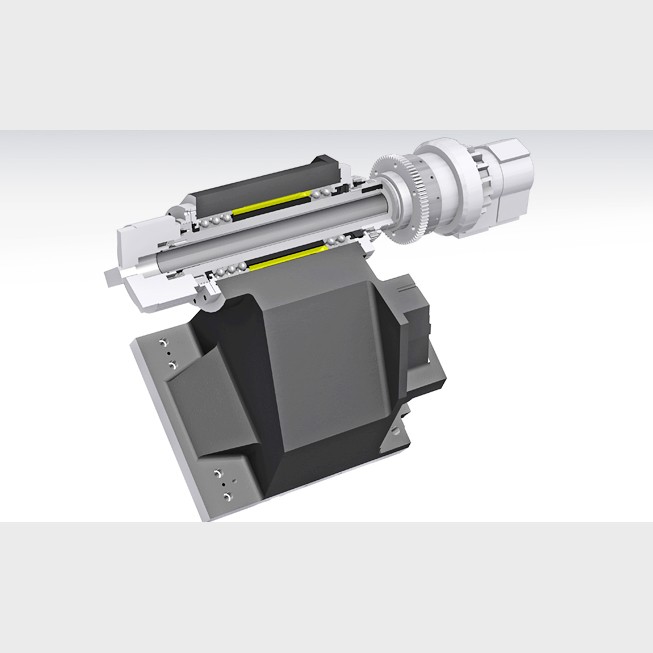

Высокоточная конструкция шпинделя с прямым приводом и высокопрочная конструкция «все в одном»
Предварительно натянутый двухзакрепленный шариковый винт для превосходной точности позиционирования и повторяемости
Минимизированная тепловая деформация шпинделя
Все модели главного шпинделя безредукторного типа оснащены фрезерной револьверной головкой.
Интегрированный процесс реализован за счет использования дополнительного 8-дюймового вспомогательного шпинделя

Технические характеристики

Единицы измерения: mm

Описание	Единица	TC30A	TC30MA	TC30MSA
Макс. диаметр поворота	mm	500	410	410
Макс. длина поворота	mm	720	680	680
Размер патрона	inch	10″	10″	Главный 10″
Размер патрона	inch	10″	10″	Подчиненный 8″

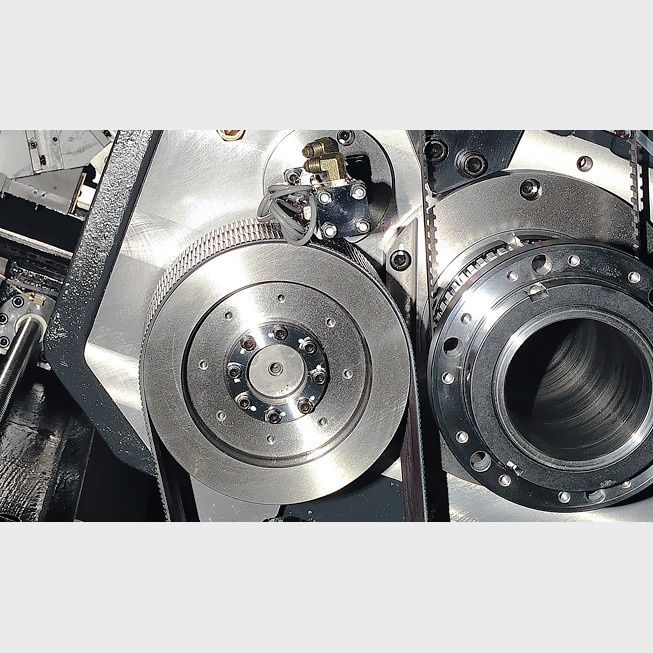

Метод вождения	-	МЕХАНИЗМ	Пояс	Пояс
Скорость шпинделя	r/min	3600	3500	3500
Выход шпинделя	kW	22/18.5	22/18.5	22/18.5
Крутящий момент шпинделя	N.m	739/622	493.4/414.9	493.4/414.9
Путешествие(X/Z)	mm	290/750	290/750	290/750/700
Быстрое перемещение (X/Z)	m/min	20/24	20/24	20/24/20
Тип слайда	-	BOX	BOX	BOX
Количество инструментов	EA	12	12	12
Размер инструмента	mm	25/50	25/50	25/50
Скорость фрезерного инструмента	r/min	-	4000	4000
ЧПУ	-	H/W FANUC i	H/W FANUC i	F32i

Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
