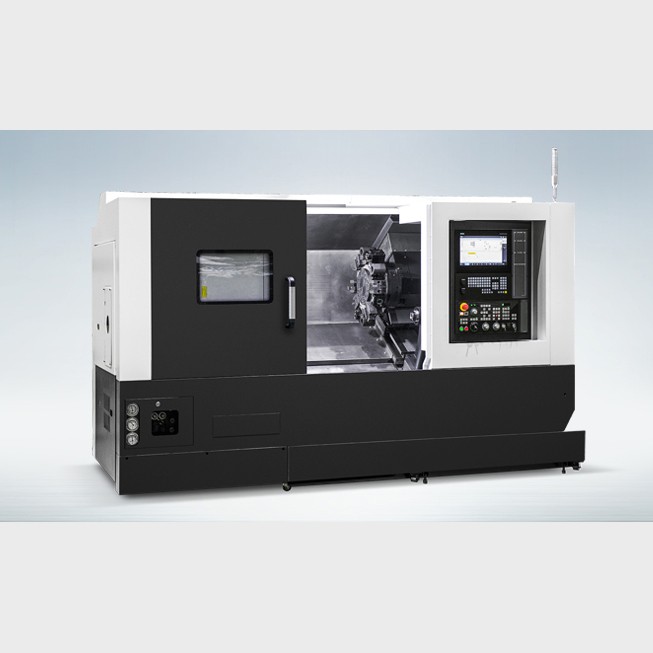

Описание
Особенности

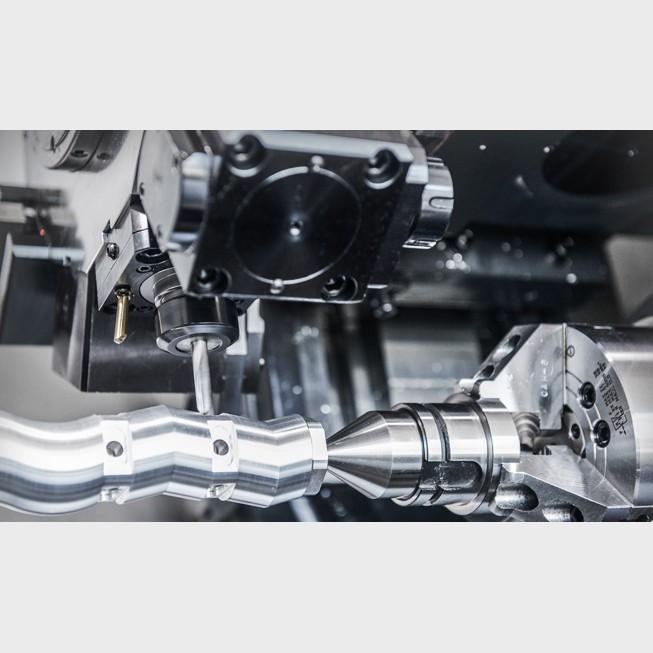

Интегрированная обработка посредством синхронизированного управления главным/вспомогательным шпинделем (тип «SY»)

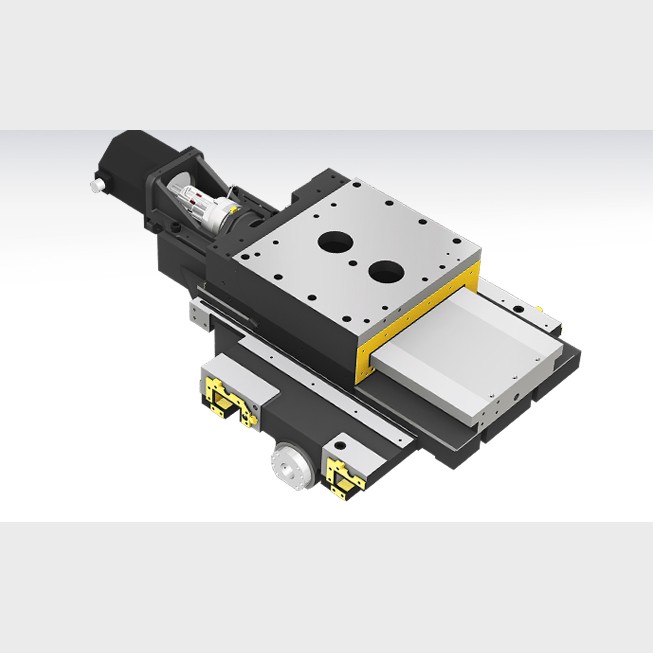

Коробчатые направляющие для тяжелой резки
Наклонная на 30° цельная конструкция станины для высокой жесткости
Стабилизированная конструкция блока для минимизации теплового смещения

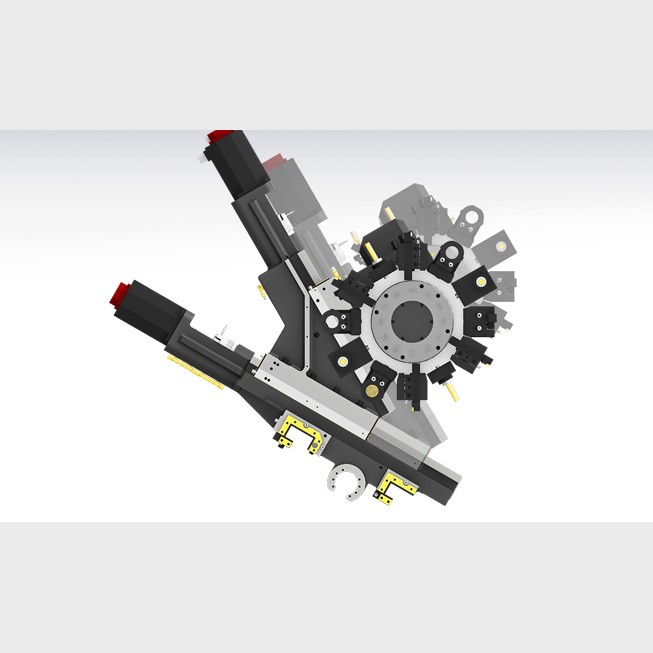

Многозадачная работа с револьверной головкой BMT55P клинового типа по оси Y
Технические характеристики
Единицы измерения:
| Описание | Единица | TCB22SY | TCB26SY | TCB31SYA | TCB31SY |
| Макс. диаметр поворота | mm | 300 | 300 | 420 | 420 |
| Макс. длина поворота | mm | 610 | 610 | 760 | 760 |
| Размер патрона | inch | Главный 8″ | Главный 10″ | Главный 10″ | Главный 12″ |
| Подчиненный 5″ | Подчиненный 5″ | Подчиненный 6″ | Подчиненный 6″ | ||
| Метод вождения | - | Пояс | Пояс | Пояс | Пояс |
| Скорость шпинделя | r/min | 4,000 | 3,500 | 3,500 | 2,800 |
| Выход шпинделя | kW | 18.5/15 | 18.5/15 | 26/18.5 | 26/18.5 |
| Крутящий момент шпинделя | N.m | 206.2/125.4 | 400.7/243.7 | 734/522 | 1051/672 |
| Путешествие (X/Y/Z/ZB) | mm | 215/110/680/680 | 215/110/680/680 | 265/120/830/830 | 265/120/830/830 |
| Быстрое перемещение (X/Y/Z/ZB) | m/min | 24/10/30/24 | 24/10/30/24 | 24/10/30/30 | 24/10/30/30 |
| Тип слайда | - | BOX | BOX | BOX | BOX |
| Количество инструментов | EA | 12 | 12 | 12 | 12 |
| Размер инструмента | mm | 25/40 | 25/40 | 20/50 | 20/50 |
| Скорость фрезерного инструмента | r/min | 6,000 | 6,000 | 5,000 | 5,000 |
| ЧПУ | - | H/W FANUC i | H/W FANUC i | H/W FANUC i | H/W FANUC i |
Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
