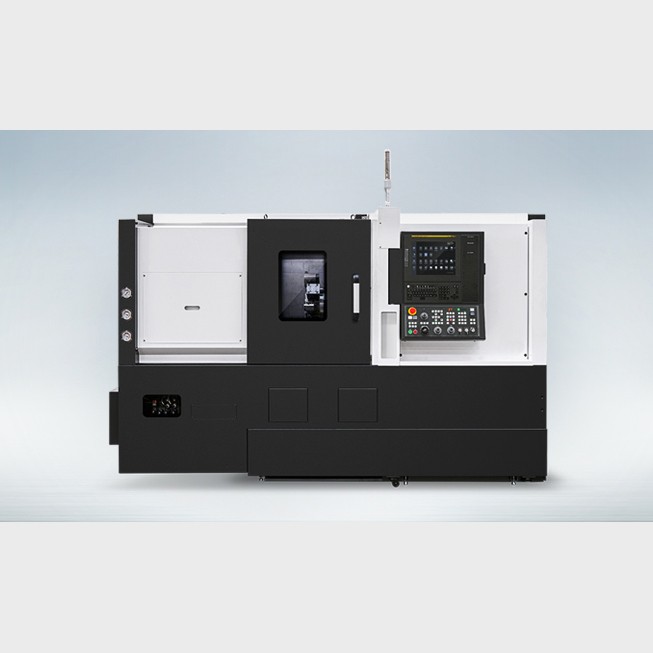

TC26Y | TC26LY | TC26SY | TC26LSY Многоосевой токарный центр

TC26Y | TC26LY | TC26SY | TC26LSY Многоосевой токарный центр

Пункт продукта：TC26Y | TC26LY | TC26SY | TC26LSY

Макс. диаметр точения: 380 мм

Максимальная длина обработки:653/1,073мм

Размер патрона:10″/Main 10″ Sub 6″

Скорость вращения шпинделя: 3500 об/мин

Описание

Особенности

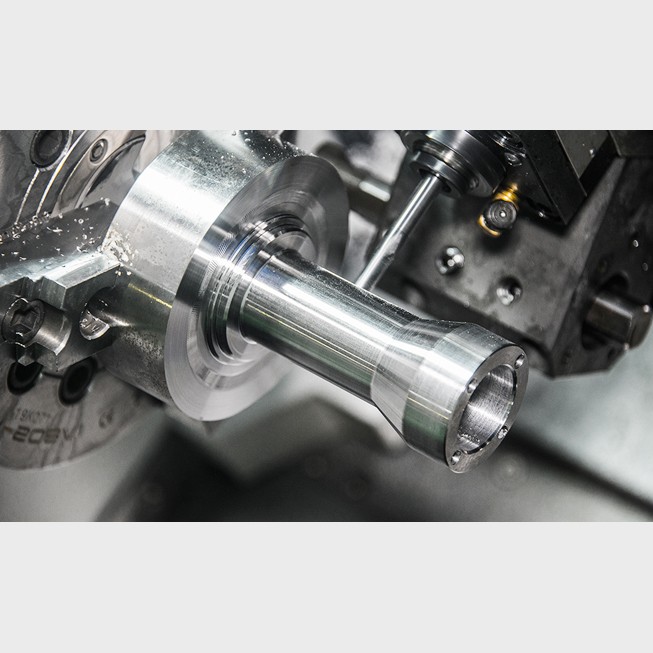

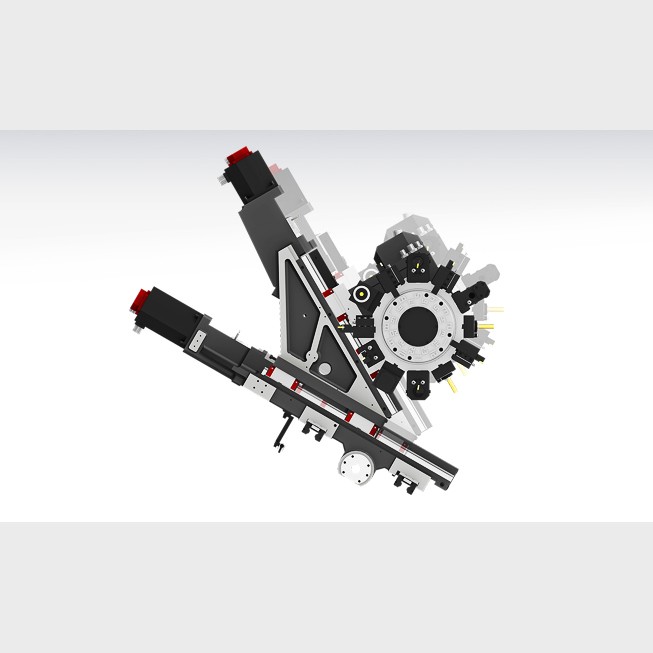

Многозадачность с револьверной головкой BMT55 с осью Y клинового типа
Возможность обработки длинных заготовок за счет применения длинной линии станины

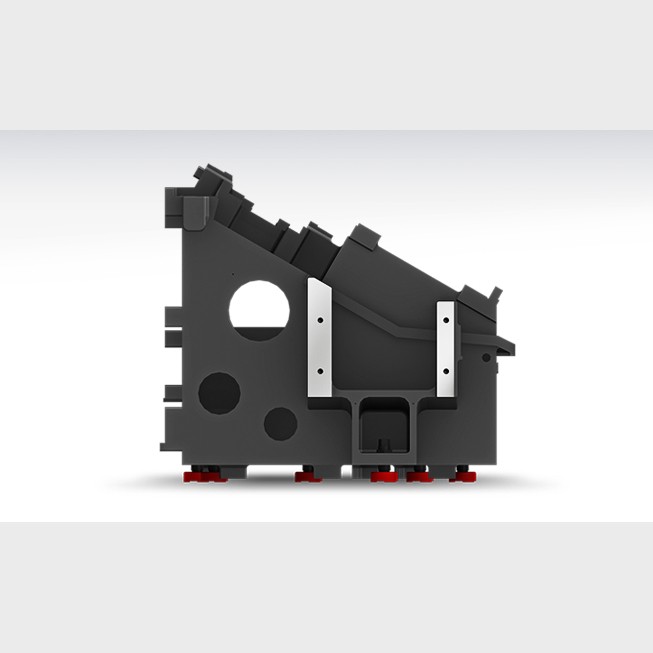

Наклонная на 30° цельная конструкция станины с высокой жесткостью
Высокая жесткость и скорость направляющей LM роликового типа по всем осям
Использована задняя бабка с ЧПУ для удобства использования (TC26Y)
Интегрированная обработка за счет синхронизированного управления главным/вспомогательным шпинделем (TC26SY)
Новейший контроллер FANUC 0i PLUS (сенсорный экран 15 дюймов)

Технические характеристики

Единицы измерения: mm

Описание	Единица	TC26Y	TC26LY	TC26SY	TC26LSY
Макс. диаметр поворота	mm	380	380	380	380
Макс. длина поворота	mm	653	1073	653	1073
Размер патрона	inch	10″	10″	Главный 10″	Главный 10″
Размер патрона	inch	10″	10″	Подчиненный 6″	Подчиненный 6″
Метод вождения	-	Пояс	Пояс	Пояс	Пояс
Скорость шпинделя	r/min	3,500	3,500	3,500	3,500
Выход шпинделя	kW	18.5/15	18.5/15	18.5/15	18.5/15
Крутящий момент шпинделя	N.m	470.9/286.4	470.9/286.4	470.9/286.4	470.9/286.4
Путешествие(X/Y/Z/ZB)	mm	255/110/680/-	255/110/1,100/-	255/110/680/660	255/110/1,100/1,080
Быстрое перемещение (X/Y/Z/ZB)	m/min	30/10/30/-	30/10/30/-	30/10/30/15	30/10/30/15
Тип слайда	-	LM	LM	LM	LM
Количество инструментов	EA	12	12	12	12
Размер инструмента	mm	25/40	25/40	25/40	25/40
Скорость фрезерного инструмента	r/min	6,000	6,000	6,000	6,000
ЧПУ	-	F0i PLUS	F0i PLUS	F0i PLUS	F0i PLUS

Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
