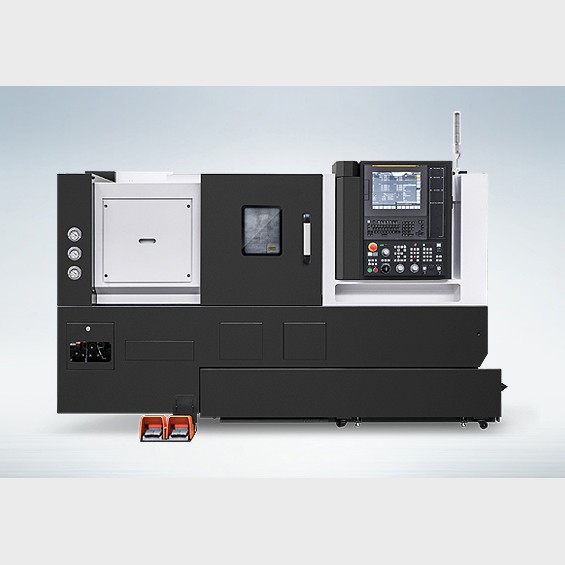

TC22LMSA TC22LMS TC22LMSC Компактные токарные центры

TC22LMSA TC22LMS TC22LMSC Компактные токарные центры

Пункт продукта：TC22LMSA TC22LMS TC22LMSC

Макс. диаметр точения: 350/300 мм

Количество инструментов:12 шт.

Размер патрона: 6''

Частота вращения шпинделя: 6,000 об/мин

Описание

Особенности

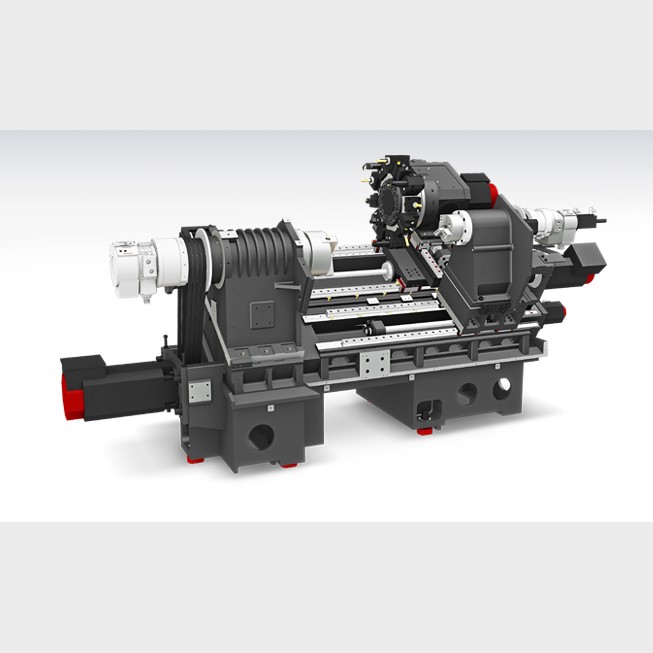

Наклонная на 30° цельная конструкция станины с высокой жесткостью
Гарантированная высокая жесткость за счет применения роликовых направляющих по всем осям (ось X/Z: 30/36 м/мин)
Повышенное удобство для пользователя за счет применения новейшего контроллера FANUC

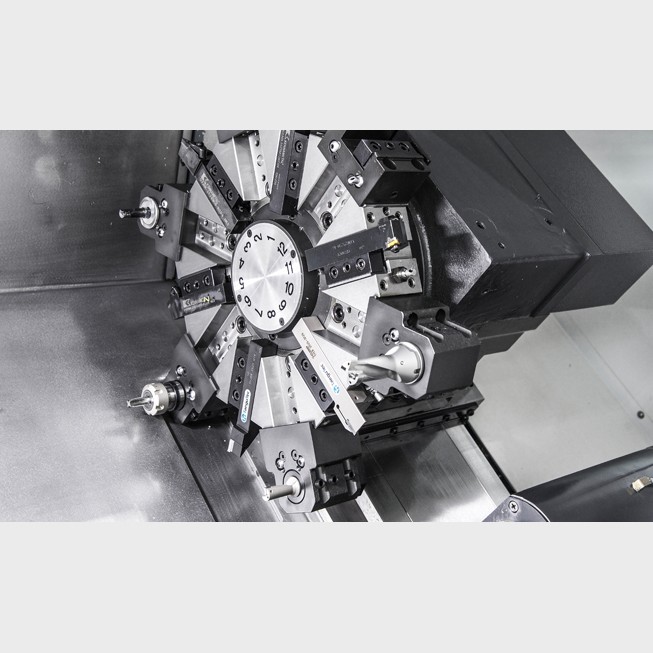

Подготовленная линейка, ориентированная на пользователя, включая длинную станину, фрезерную револьверную головку и вспомогательный шпиндель

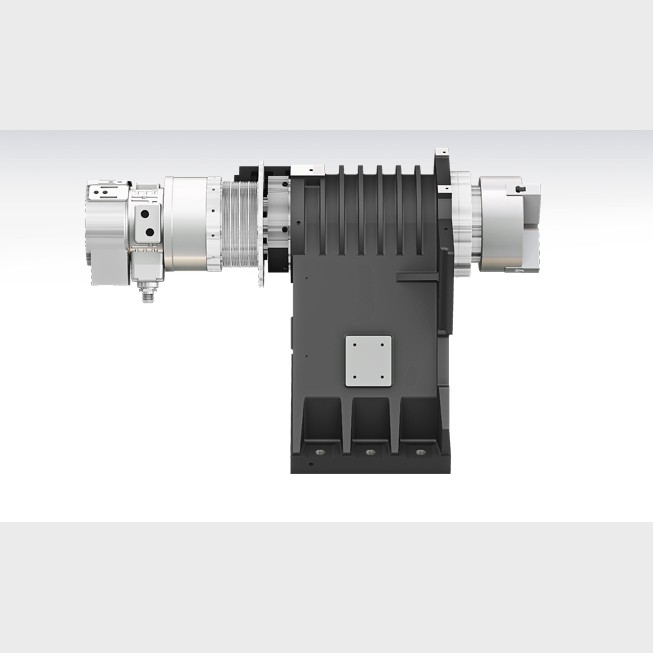

Компактная конструкция с конструкцией внутреннего двигателя (для стандартной станины)
Эргономичная конструкция для удобного доступа к патрону и инструменту

Технические характеристики

Единицы измерения: mm

Описание	Единица	TC22LMSA	TC22LMS	TC22LMSC
Макс. диаметр поворота	mm	300	300	300
Макс. длина поворота	mm	529	508	499
Размер патрона	inch	Главный 6″	Главный 8″	Main 10″
Размер патрона	inch	Подчиненный 5″	Подчиненный 5″	Sub 5″
Метод вождения	-	Пояс	Пояс	Пояс
Скорость шпинделя	r/min	6,000	4,500	3,500
Выход шпинделя	kW	45611	45611	18.5/11
Крутящий момент шпинделя	N.m	127/70	167/92	270/120
Путешествие(X/Z)	mm	210/560	210/560	210/560
Быстрое перемещение (X/Z)	m/min	30/36	30/36	30/36
Тип слайда	-	LM	LM	LM
Количество инструментов	EA	12	12	12
Размер инструмента	mm	20/32	20/32	20/32
Скорость фрезерного инструмента	r/min	6000	6000	6,000
ЧПУ	-	H/W FANUC i	H/W FANUC i	H/W FANUC i

Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
