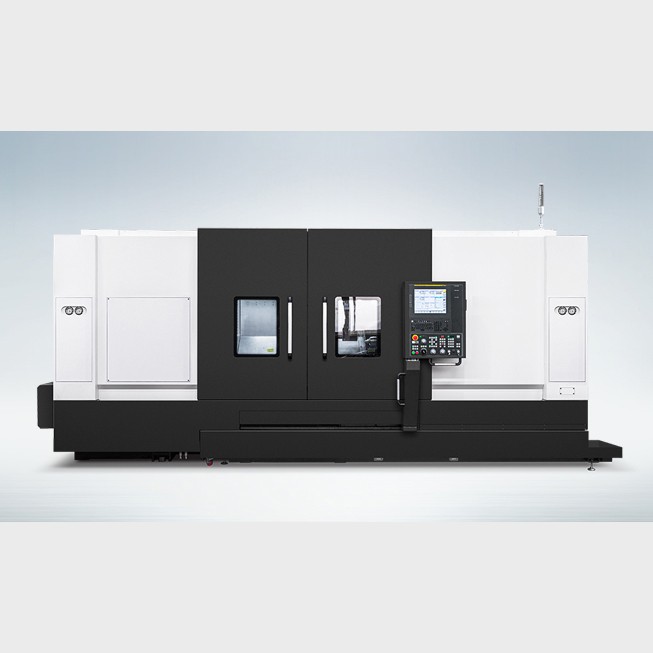

TC50L | TC50LM | TC50C | TC50LMC Токарные центры высокой производительности

TC50L | TC50LM | TC50C | TC50LMC Токарные центры высокой производительности

Пункт продукта：TC50L | TC50LM | TC50C | TC50LMC

Макс. диаметр точения: 760/690 мм

Количество инструментов: 12 шт.

Размер патрона: 21''/24''

Частота вращения шпинделя: 1,000/1,500 об/мин

Описание

Особенности

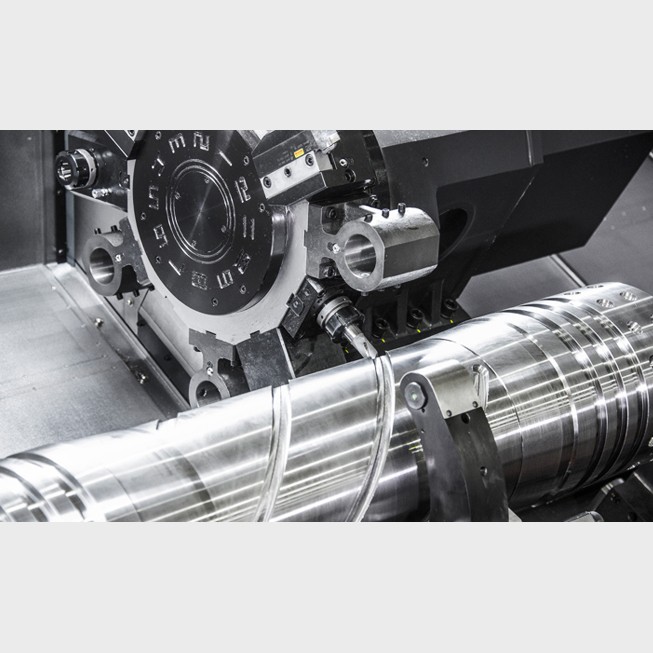

Обеспечивает жесткость с помощью коробчатых направляющих для каждого вала
Макс. длина обработки 2070 мм (81,5 дюйма) длинная конструкция станины

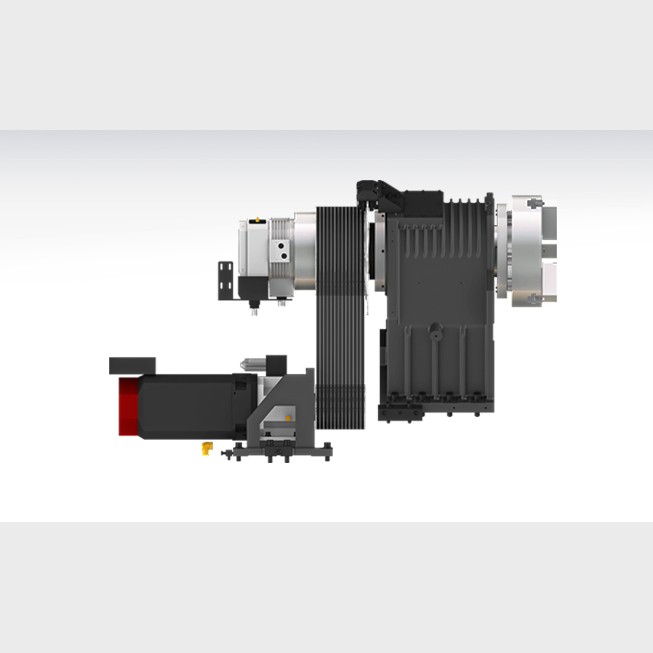

2-ступенчатый главный шпиндель с коробкой передач
Применение высокопроизводительного главного шпинделя (TC50LC/LMC: макс. крутящий момент 4486 Нм)

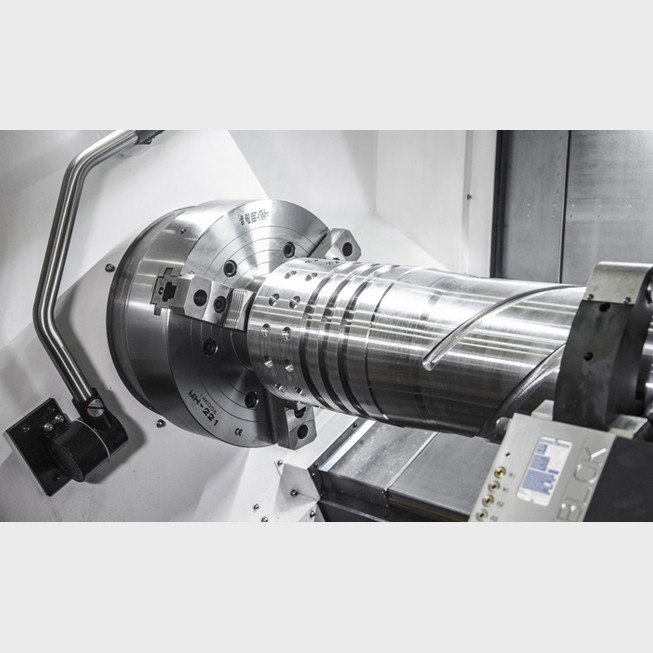

Стабильное вращение длинного вала с опцией неподвижного люнета

Технические характеристики

Единицы измерения: mm

Описание	Единица	TC50L	TC50LM	TC50LC	TC50LMC
Макс. диаметр поворота	mm	760	690	760	690
Макс. длина поворота	mm	2,205	2,120	2,205	2,120
Размер патрона	inch	21″	21″	24″	24″
Метод вождения	-	МЕХАНИЗМ	МЕХАНИЗМ	МЕХАНИЗМ	МЕХАНИЗМ
Скорость шпинделя	r/min	1,500	1,500	1,000	1,000
Выход шпинделя	kW	45/37	45/37	45/37	45/37
Крутящий момент шпинделя	N.m	4,112/3,382	2,990/2,459	4,486/3,689	4,486/3,689
Путешествие(X/Z)	mm	400/2,255	400/2,170	400/2,255	400/2,170
Быстрое перемещение (X/Z)	m/min	20/18	20/18	20/18	20/18
Тип слайда	-	BOX	BOX	BOX	BOX
Количество инструментов	EA	12	12	12	12
Размер инструмента	mm	32/60	32/60	32/60	32/60
Скорость фрезерного инструмента	r/min	-	4,000	-	4,000
ЧПУ	-	H/W FANUC i	H/W FANUC i	H/W FANUC i	H/W FANUC i

Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
