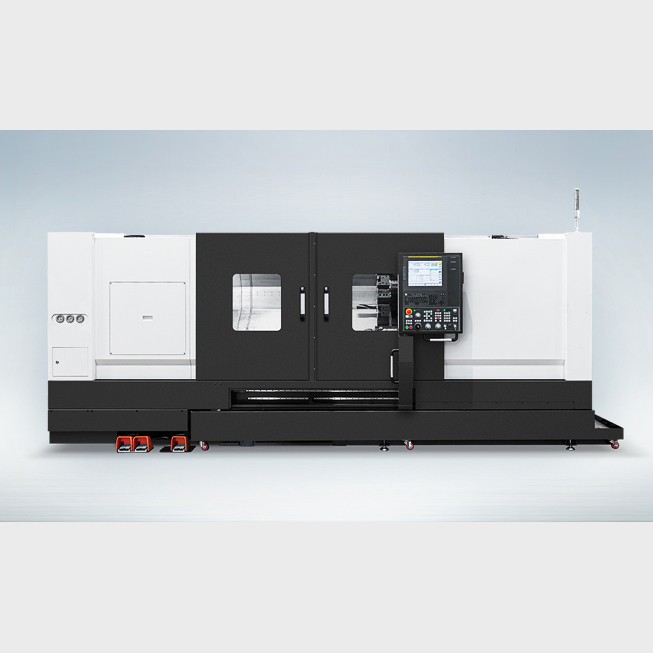

TC40L | TC40LM | TC40LC | TC40LMC Токарные центры высокой производительности

TC40L | TC40LM | TC40LC | TC40LMC Токарные центры высокой производительности

Пункт продукта：TC40L | TC40LM | TC40LC | TC40LMC

Макс. диаметр точения: 570 мм

Количество инструментов:10/12 шт.

Размер патрона: 15''/21''

Частота вращения шпинделя: 2,000/1,500 об/мин

Описание

Особенности

Длинная конструкция станины с ходом по оси Z 2200 мм
Шпиндель идеально подходит для тяжелой резки
40% улучшение крутящего момента по сравнению с предыдущей моделью
Улучшение производительности обработки с применением датчика Bzi в стандартной комплектации

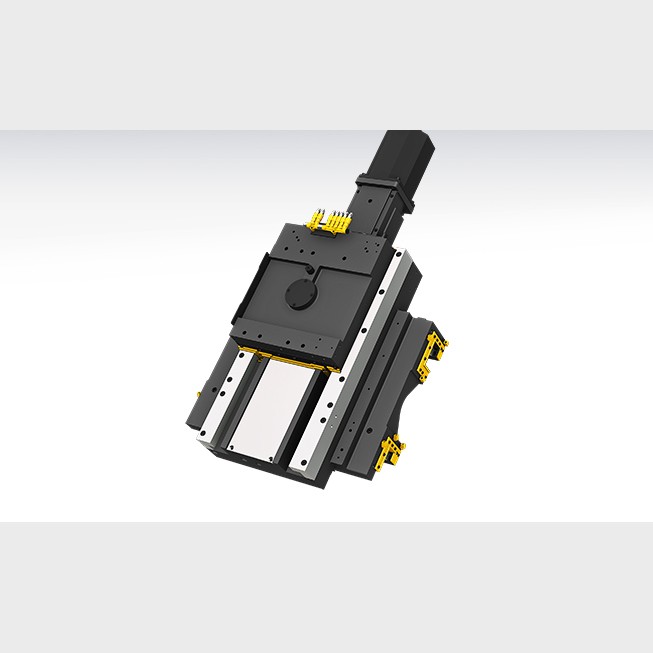

Жесткость обеспечивается за счет направляющих коробок
Увеличенная площадь контакта между суппортом и поперечным суппортом
Увеличенный поворот для обработки больших заготовок
Дополнительный высокопроизводительный редукторный шпиндель для TC40/L/M/LM (макс. 2000 об/мин/37 кВт/3378 Нм)

Технические характеристики

Единицы измерения: mm

Описание	Единица	TC40L	TC40LM	TC40LC	TC40LMC
Макс. диаметр поворота	mm	570	570	570	570
Макс. длина поворота	mm	2,138	2,053	2,120	2,035
Размер патрона	inch	15″	15″	21″	21″
Метод вождения	-	МЕХАНИЗМ	Пояс	МЕХАНИЗМ	МЕХАНИЗМ
Скорость шпинделя	r/min	2,000	2,000	1,500	1,500
Выход шпинделя	kW	35	30	37	37
Крутящий момент шпинделя	N.m	2450	1611	3378	2457
Путешествие(X/Z)	mm	330/2,200	330/2,200	330/2,200	330/2,200
Быстрое перемещение (X/Z)	m/min	16/20	16/20	16/20	16/20
Тип слайда	-	BOX	BOX	BOX	BOX

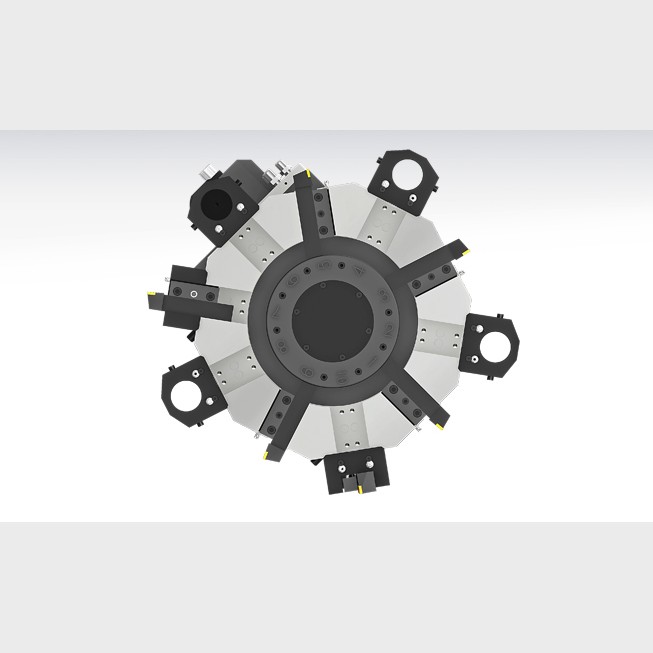

Количество инструментов	EA	10	12	10	12
Размер инструмента	mm	32/60	32/60	32/60	32/60
Скорость фрезерного инструмента	r/min	-	4,000	-	4,000
ЧПУ	-	H/W FANUC i	H/W FANUC i	H/W FANUC i	H/W FANUC i

Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
