Описание
Особенности
Высокопроизводительный встроенный шпиндель 15 000 об/мин
Скорость быстрого перемещения по осям X/Y/Z: 60 м/мин
Применена система охлаждения вала шарико-винтовой передачи

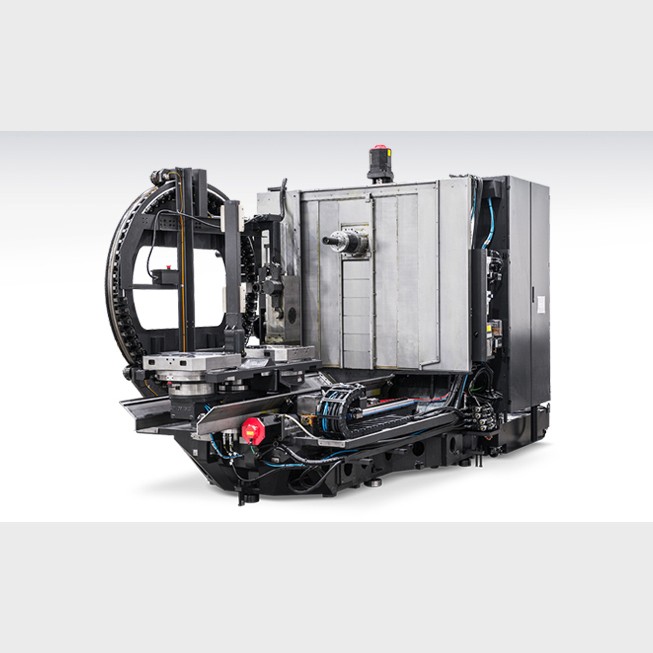

Высокожесткая 3-точечная опорная конструкция станины
Применен шарико-винтовой передачи большого диаметра Ø50 мм (2″)

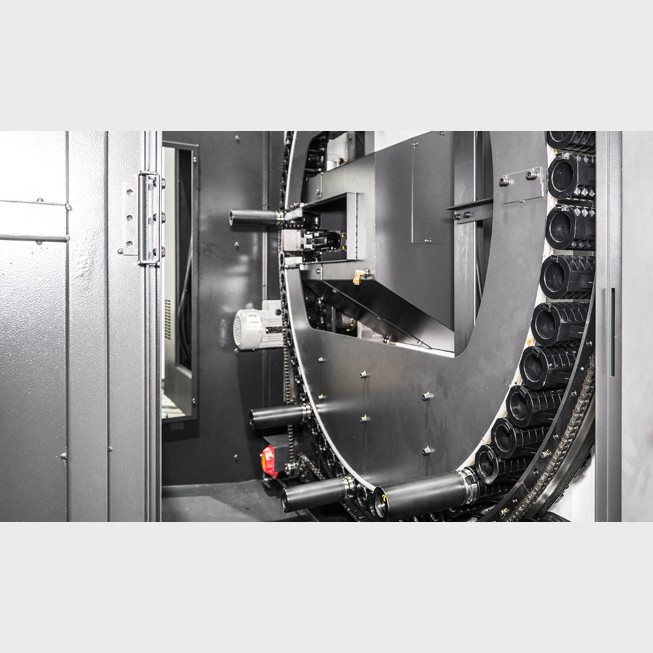

Стандартное применение магазина кольцевого типа
Магазин 60T Максимальное время вызова: 2,9 сек
Лучшее в своем классе время смены инструмента (c-c): 2,6 сек
Технические характеристики
Единицы измерения:
| Описание | Единица | HH40SMAX | HH50SMAX | HH505SMAX |
| Размер поддона | мм | 2 - 400×400 | 2 - 500×500 | 2 - 500×500 |
| Макс. грузоподъемность | кгс | 2 - 400 | 2 - 500 | 2 - 1,000 |
| Метод привода шпинделя | - | Встроенный | Встроенный | Встроенный |
| Конус шпинделя | - | BBT40 | BBT40 | BBT50 |
| Скорость шпинделя | об/мин | 15,000 | 15,000 | 10,000 |
| Мощность шпинделя | кВт | 30/18.5 | 30/18.5 | 45/25 |
| Крутящий момент шпинделя | Н.м | 230/119 | 230/119 | 623/305 |
| Путешествие(X/Y/Z) | мм | 560/640/660 | 730/730/880 | 800/800/880 |
| Скорость быстрой подачи(X/Y/Z) | м/мин | 60/60/60 | 60/60/60 | 60/60/60 |
| Тип слайда | - | LM | LM | LM |
| Количество инструментов | EA | 40 | 40 | 40 |
|
Время смены инструмента (от стружки до стружки) |
сек | 0.9/2.3 | 0.9/2.6 | 2.0/4.0 |
| Количество поддонов | EA | 2 | 2 | 2 |
| Тип APC | - |
РОТАЦИОННЫЙ ПОВОРОТ |
РОТАЦИОННЫЙ ПОВОРОТ |
РОТАЦИОННЫЙ ПОВОРОТ |
| Время смены поддона | сек | 8 | 9 | 10 |
| ЧПУ | - | F31i-B | F31i-B | F31i-B |
Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
