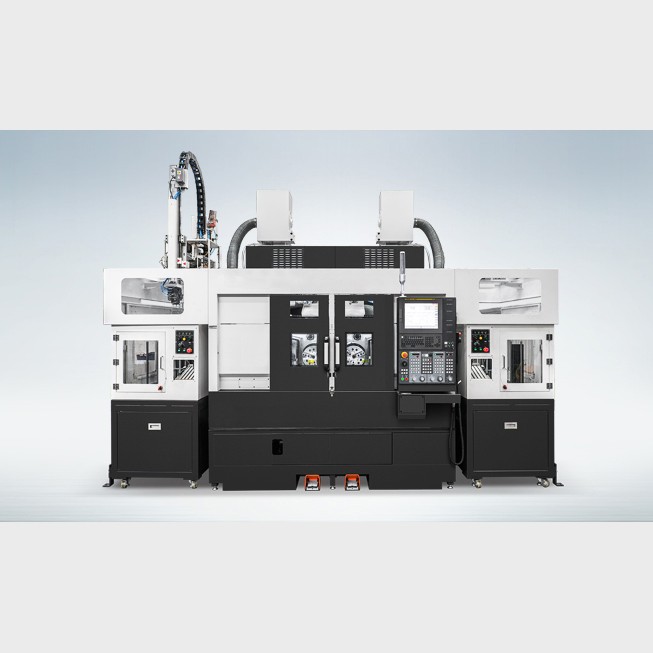

TCF22 Ряд Токарный центр с фронтальной загрузкой

TCF22 Ряд Токарный центр с фронтальной загрузкой

Пункт продукта：TCF22 Ряд

Макс. диаметр точения: 260мм

Максимальная длина обработки: 170мм

Размер патрона: 8''

Частота вращения шпинделя: 4,500 об/мин

Описание

Особенности

Повышенная жесткость за счет улучшения конструкции оси Z
Выбор между роликовой направляющей LM и коробчатой направляющей
Стабильная структура блока с минимальной тепловой деформацией

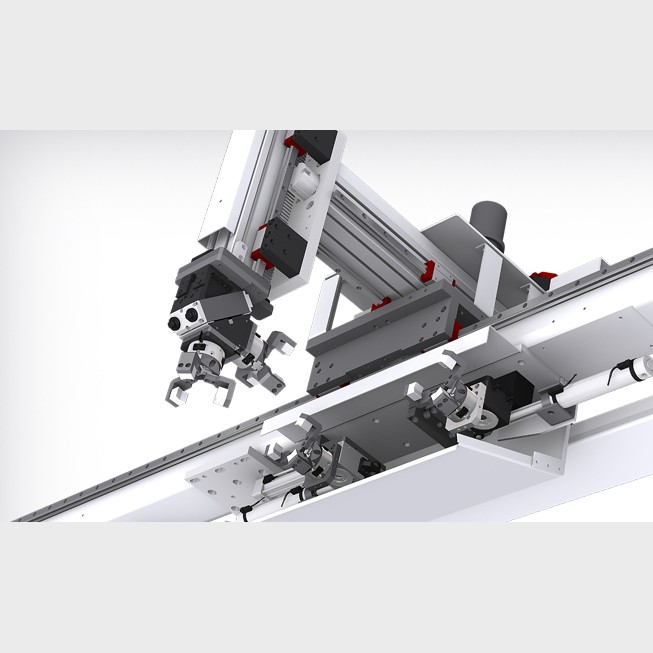

Различные типы портального загрузчика обеспечивают эффективную и гибкую автоматизацию
Приятная рабочая среда за счет улучшения возможности удаления стружки
Повышенное удобство за счет применения новейшего контроллера Fanuc

Технические характеристики

Единицы измерения: mm

Description	Единица	TCF22 Max	TCF22Q Max	TCF22M MAX	TCF22MQ MAX
Макс. диаметр поворота	мм	260	260	260	260
Макс. длина поворота	мм	170	170	170	170
Размер патрона	дюйм	8″	8″	8″	8″
Метод вождения	-	Пояс	Пояс	Пояс	Пояс
Скорость шпинделя	об/мин	4,500	4,500	4,500	4,500
Выход шпинделя	кВт	15/11	15/11	15/11	15/11
Крутящий момент шпинделя	Н.м	127/70	127/70	127/70	127/70
Путешествие(X/Z)	мм	140/170	140/170	140/170	140/170
Быстрое перемещение (X/Z)	м/мин	24/24	24/24	24/24	24/24
Тип слайда	-	BOX	LM	BOX	LM
Количество инструментов	EA	2 x 8	2 x 8	2 x 10	2 x 10
Размер инструмента	мм	20/32	25/40	25/40	25/40
Скорость фрезерного инструмента	об/мин	-	-	6000	6000
ЧПУ	-	H/W FANUC i	H/W FANUC i	H/W FANUC i	H/W FANUC i

Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
