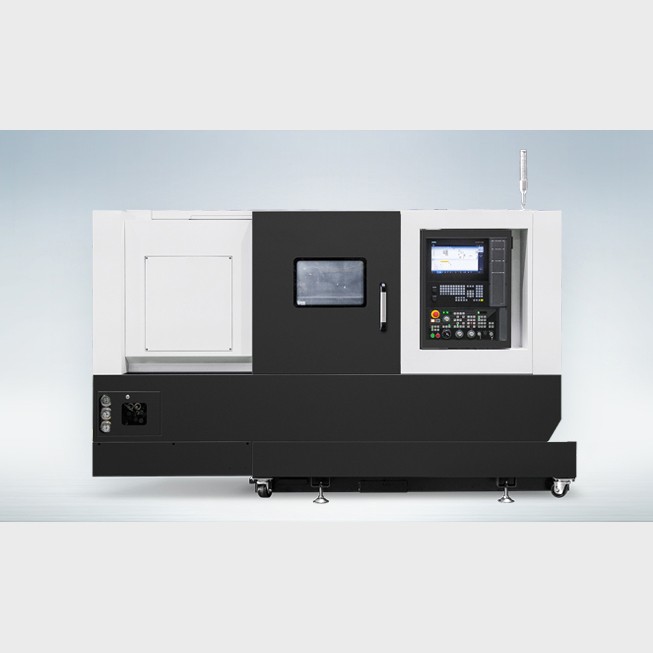

TCB22Y | TCB26Y | TCB31YA | TCB31Y Многоосевой токарный центр

TCB22Y | TCB26Y | TCB31YA | TCB31Y Многоосевой токарный центр

Пункт продукта：TCB22Y | TCB26Y | TCB31YA | TCB31Y

Макс. диаметр точения: 300/420 мм

Максимальная длина обработки: 610/760 мм

Размер патрона:8''/10''/12''

Количество инструментов: 12 шт.

Описание

Особенности

Направляющие коробчатого типа для улучшения режущей способности

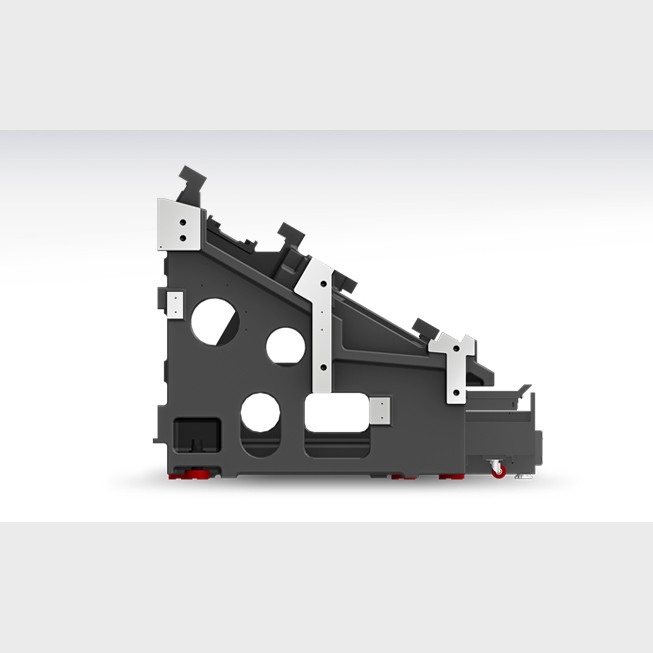

Цельная и наклонная на 30° станина обеспечивает высокую жесткость конструкции
Минимизированное тепловое смещение за счет стабилизированного компонента станка

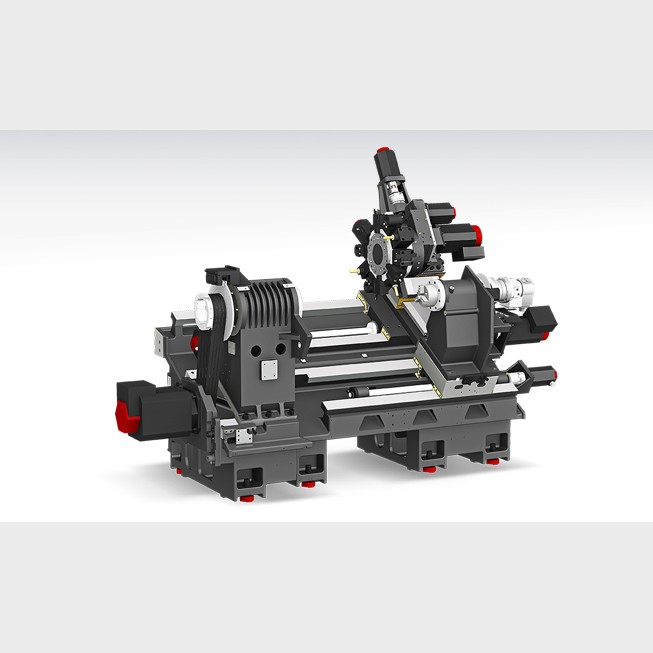

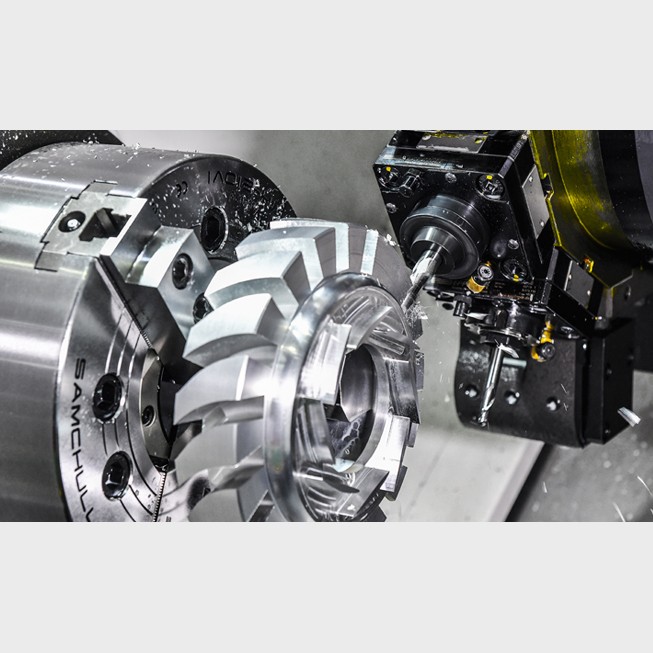

Сложная обработка возможна с револьверной головкой BMT55P, перемещаемой по оси Y клинового типа

Технические характеристики

Единицы измерения: mm

Описание	Единица	TCB22Y	TCB26Y	TCB31YA	TCB31Y
Макс. диаметр поворота	mm	300	300	420	420
Макс. длина поворота	mm	610	610	760	760
Размер патрона	inch	8″	10″	10″	12″
Метод вождения	-	Пояс	Пояс	Пояс	Пояс
Скорость шпинделя	r/min	4,000	3,500	3,500	2,800
Выход шпинделя	kW	18.5/15	18.5/15	26/18.5	26/18.5
Крутящий момент шпинделя	N.m	206.2/125.4	400.7/243.7	734/522	1051/672
Путешествие (X/Y/Z)	mm	215/110/680	215/110/680	265/120/830	265/120/830
Быстрое перемещение (X/Y/Z)	m/min	24/10/30	24/10/30	24/10/30	24/10/30
Тип слайда	-	BOX	BOX	BOX	BOX
Количество инструментов	EA	12	12	12	12
Размер инструмента	mm	25/40	25/40	25/50	25/50
Скорость фрезерного инструмента	r/min	6,000	6,000	5,000	5,000
ЧПУ	-	H/W FANUC i	H/W FANUC i	H/W FANUC i	H/W FANUC i

Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
