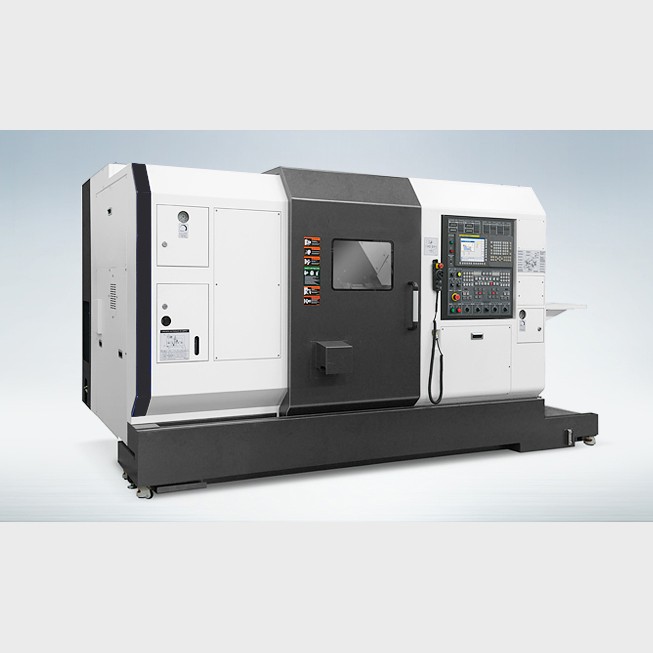

TCM18TTS | TCM18TTMS | TCM18TTSY Многоосевой токарный центр

TCM18TTS | TCM18TTMS | TCM18TTSY Многоосевой токарный центр

Пункт продукта：TCM18TTS | TCM18TTMS | TCM18TTSY

Макс. диаметр точения: 230 мм

Максимальная длина обработки: 673 мм

Размер патрона: Main 8″ Sub 8″

Частота вращения шпинделя: 5,000 об/мин

Описание

Особенности

Встроенный двигатель шпинделя большой мощности

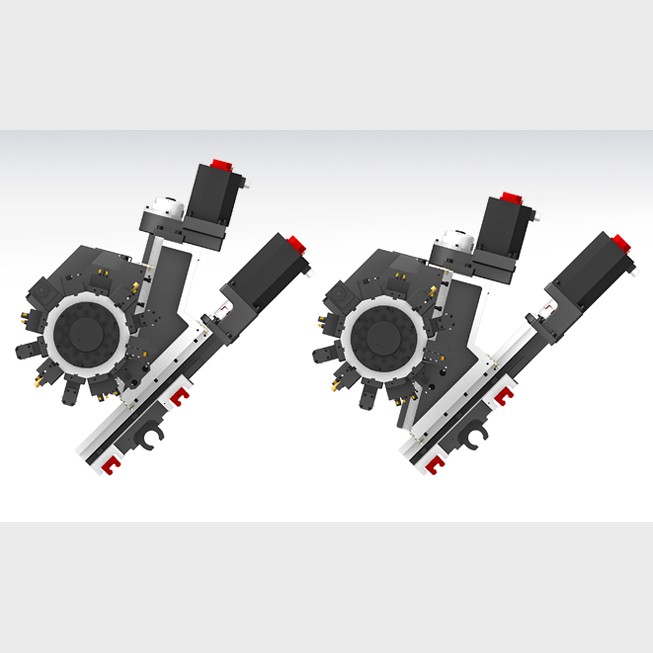

Высокая производительность, гарантированная за счет использования верхней и нижней револьверных головок

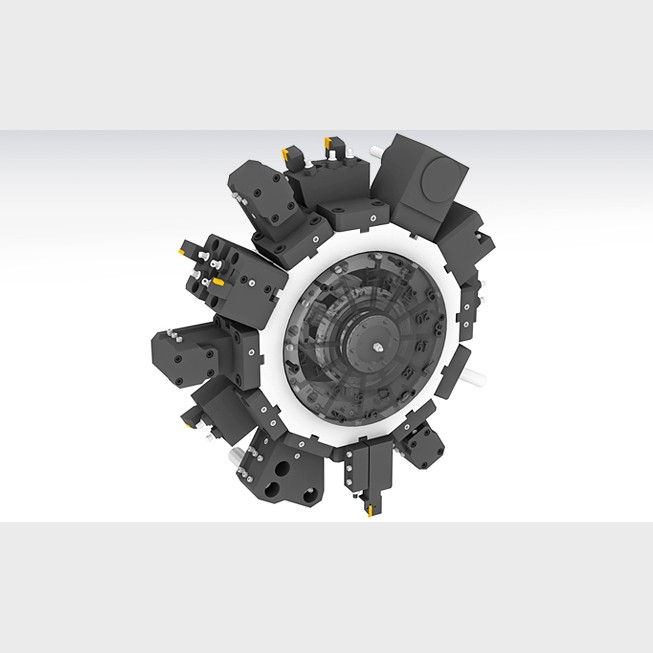

Использована высокопрочная револьверная головка BMT

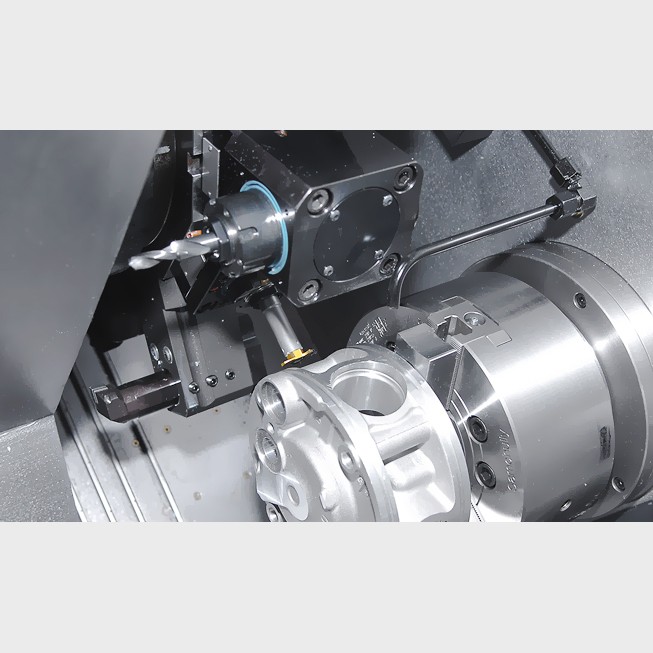

Возможна комбинированная обработка за счет добавления оси Y к верхней револьверной головке (спецификации TTSY)
Удельное время резки сокращено за счет синхронного управления вращением главного шпинделя противоположного типа
Конструкция вала подачи гибридного типа, объединяющая коробчатую направляющую и роликовую направляющую (серия TCM16/18TT)

Технические характеристики

Единицы измерения: mm

Описание	Единица	TCM18TTS	TCM18TTMS	TCM18TTSY
Макс. диаметр поворота	mm	230	230	230
Макс. длина поворота	mm	673	673	673
Размер патрона	inch	Главный 8″	Главный 8″	Главный 8″
Размер патрона	inch	Подчиненный 8″	Подчиненный 8″	Подчиненный 8″
Метод вождения	-	Встроенный	Встроенный	Встроенный
Скорость шпинделя	r/min	5,000	5,000	5,000
Выход шпинделя	kW	22/11	22/11	22/11
Крутящий момент шпинделя	N.m	358/118	358/118	358/118
Путешествие (X1/X2/Z1/Z2/ZB)	mm	165/195/700/720/668	165/195/700/720/668	-
Путешествие (X1/X2/Z1/Z2/ZB/Y)	mm	-	-	165/195/700/720/668/100
Быстрое перемещение (X1/X2/Z1/Z2/ZB)	m/min	20/20/40/40/40	20/20/40/40/40	-
Быстрое перемещение (X1/X2/Z1/Z2/ZB/Y)	m/min	-	-	20/20/40/40/40/7.5
Тип слайда	-	LM	LM	LM
Количество инструментов	EA	2 x 12	2 x 12	2 x 12
Размер инструмента	mm	20/32	20/32	20/32
Скорость фрезерного инструмента	r/min	-	5,000	5,000
ЧПУ	-	F31i	F31i	F31i

Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения качества.
За дополнительной информацией обращайтесь к каталогу машин.
